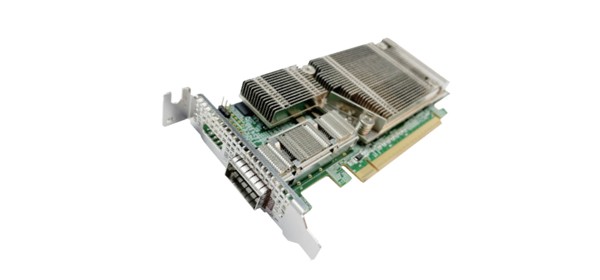

恒揚數據NSA.MA-A3加速卡是一款半高半長PCIe加速卡， 該卡具備業界領先的400G+PCIe Gen5.0x16高速接口，單板PCIe供電, 兼容高性能和緊湊型機箱，可提供超高帶寬、低延遲的數據傳輸解決方案，適用于智算數據中心AI網絡、云計算、邊緣計算、網絡加速和高性能計算等領域，能夠有效支持需要大量數據交換和實時處理的應用場景。

? 高帶寬高密度
具備 400G面板接口和PCIe Gen5接口，支持極高的數據傳輸速率，滿足大規模數據處理和實時應用的需求。適用于高性能計算和數據中心環境中的高速數據傳輸需求，如AI網絡等。半高半長卡設計，使得該卡能夠在更緊湊的機箱中使用，適應各種空間受限的環境，同時保持卓越的性能表現。
? 可編程加速
基于 Agilex 7 FPGA 的 NSA.MA-A3卡能夠根據具體的應用需求進行編程和優化。這意味著它可以靈活地加速不同的 AI 工作負載，包括深度學習推理、數據預處理和模型壓縮等。
? 硬件加速器集成
Agilex 7 系列 FPGA 支持集成高效的 DSP 模塊和專用的 AI 引擎，可以加速復雜的數學計算，如矩陣運算、卷積運算等，大幅提升 AI 算法的執行速度。
? 低延遲和高帶寬
 結合 400G 接口和 PCIe Gen5 技術和FPGA 的并行處理能力，確保了低延遲和高吞吐量處理網絡流量，適用于需要實時處理和快速響應的 AI應用場景，提升了系統的整體響應速度和數據處理能力。
? 高能效比
相比軟件實現方案，F(xiàn)PGA加速性能有數倍甚至百倍的提升，每Watt功耗獲得的性能優勢明顯，性價比、性能功耗比相較傳統服務器CPU有量級倍數的提升。

? 靈活升級更新
FPGA加速卡可在線升級更新加速算法，且無需重啟服務器，可靈活適應不同加速場景，具備通用性。
? 應用廣泛
適用于數據中心、云計算、邊緣計算、網絡加速和高性能計算等領域，能夠有效支持需要大量數據交換和實時處理的應用場景。

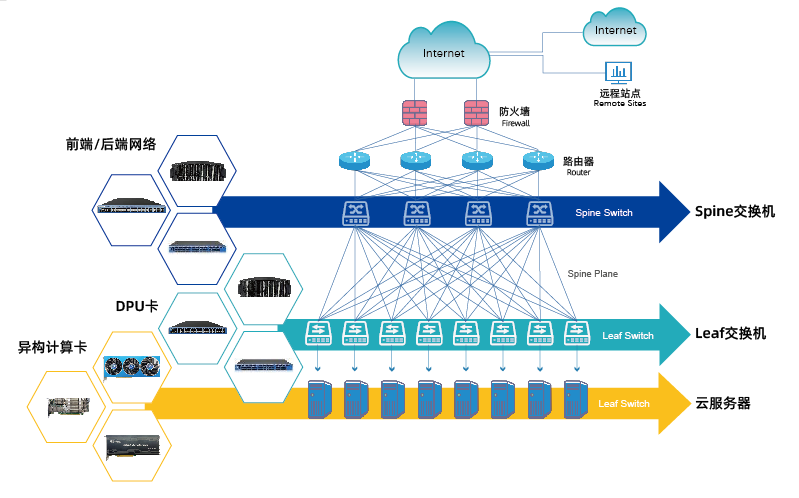

智算中心的 AI NIC 解決方案

智算中心的需求與挑戰
隨著AI模型的規模和復雜性不斷增加，尤其是在深度學習和大數據處理的背景下，數據傳輸量劇增，網絡容易成為系統性能的瓶頸。特別是在分布式計算環境中，節點之間的數據交換頻繁，若網絡帶寬不足或延遲過高，會嚴重影響AI任務的執行效率，所以AI網絡需要支持高帶寬以便在節點之間快速傳輸大量數據。同時，低延遲是實時AI訓練和推理的關鍵。

解決方案實現
 - 接口速率: 提供單口400GE或雙口200GE IO以及PCIe Gen5高速接口，能夠滿足AI計算和數據中心應用對帶寬的嚴苛需求。
 - FPGA 直達 NVMe 存儲: 通過 FPGA 直接連接 NVMe 存儲設備，實現數據的高速讀寫，減少中間環節帶來的延遲，從而顯著提升系統的整體性能。
- RDMA 協議: 搭載標準/自研 RDMA協議，實現了遠程內存訪問的高效性和低延遲，適用于大規模數據處理和高性能計算任務。
 - 自研通信庫: 硬件結合自研通信庫，能夠?qū)崟r感知業務需求，并根據實際應用場景動態調整，優化數據傳輸路徑和計算任務分配。
- 多路徑高性能擁塞控制算法: 自研的多路徑擁塞控制算法在高并發和高負載情況下，能夠智能地選擇最佳數據傳輸路徑，避免網絡擁塞，保障數據傳輸?shù)姆€(wěn)定性和速度。
 - 降低長尾時延: 硬件級重傳機制有效減少了因網絡波動和數據包丟失導致的延遲，長尾時延降低達 50%，顯著減少了因重傳帶來的等待時間，提升了整體系統響應速度。
